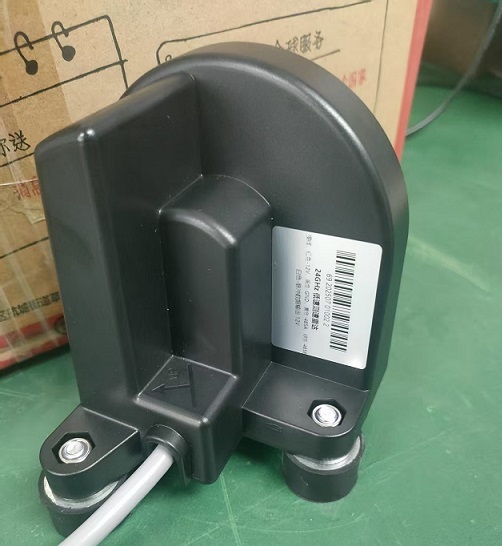

極低速測速儀

第一章 簡介

1.1、概述

LS-05 測速儀雷達模塊是專門針對低速度測量場景設計的一款 K 波段雷達傳感器?？蓮V泛應用于各種需要測量低速目標的應用場景，比如，火車低速的測量，農用車輛低速的測量，特種車輛低速的測量，各種AGV的速度的測量。

1.2、特征說明

★K 波段射頻集成電路設計；

★CW 工作模式；

★Pulse 接口，對標脈沖速度傳感器；

★最低測速范圍達 0.05m/s

第二章 技術參數

2.1、產品主要參數指標

參數	符號	最小值		典型值	最大值	單位	說明
發射機

發射頻率	?	24.075		24.125	24.175	GHz

輸出功率（EIRP）	Pout			18	20	dBm

天線角度（參考圖 4）

波束寬度（-3dB）	水平方向			15		°

	垂直方向			15		°

旁瓣抑制比	水平方向			18		dB

	垂直方向			18		dB

電源

工作電壓	VCC	9		12	16	V

工作電流	ICC			77		mA

接口參數

Pulse 接口	VCC	9		12	16	V

Pulse_OUT_12V	脈沖速度數據：頻率 36.6Hz 表示 1km/h ，58.9Hz 表示 1mph

485 接口	波特率 9600

環境

工作溫度	TOP	﹣45			+ 85	℃
外形尺寸（長 x 寬 x 高）			見圖 5			mm

測速誤差	小于0.03m/s

速度范圍	0.05m/S~30m/s

		表 1-模塊主要技術參數表
